產品概述

H3C S5130S-SI 交換機是新華三技術有限公司（以下簡稱 H3C 公司）自主開發的第二代二層萬兆上行以太網交換機產品，是為要求具備高性能、高端口密度、高上行速率且易于安裝的網絡環境而設計的第二代智能型可網管交換機。

H3C S5130S-SI 系列以太網交換機提供 10/100/1000Base-T 自適應以太網端口、10G SFP+上行光口。在企業網中，可以作為接入設備提供千兆到桌面應用，提供大容量的上行帶寬；在城域網或者行業用戶中，向下可以提供千兆接入最終用戶或匯接低端交換機， 向上可以通過萬兆光纖或者鏈路聚合匯聚到大容量的 L3 交換機。

H3C S5130S-SI 系列以太網交換機支持創新的 IRF（Intelligent ReEIlient Framework，智能彈性架構）技術，用戶可以將最多 9 臺S5130S-SI 交換機連接，形成一個邏輯上的獨立實體，從而構建具備高可靠性、易擴展性和易管理性的新型智能網絡。

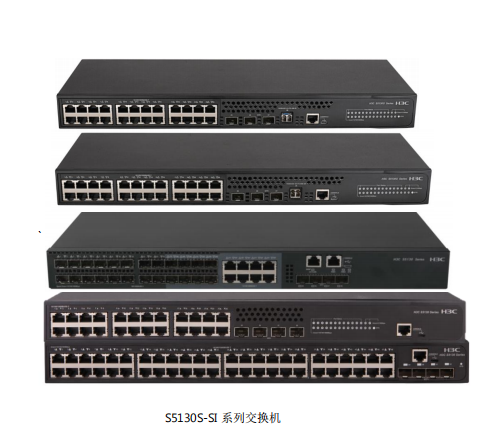

H3C S5130S-EI 系列以太網交換機包含如下型號：

S5130S-28S-SI：24*10/100/1000TX 以太網端口+ 4 個 SFP+端口；

S5130S-28S-SI-MM：24*10/100/1000TX 以太網端口+ 4 個 SFP+端口，固化一個 300M 萬兆多模光模塊； S5130S-28S-SI-SM：24*10/100/1000TX 以太網端口+ 4 個 SFP+端口，固化一個 10KM 萬兆單模光模塊； S5130S-28F-SI：24*100/1000BASE-X SFP(含 8 個 GE Combo 口)+4 個 1G/10GBASE-X SFP+端口

S5130S-52S-SI：48 *10/100/1000TX 以太網端口+ 4 個 SFP+端口；

產品特點

豐富的業務性能

支持 Internet 寬帶接入，主要支持中小企業網用戶的千兆接入，提供千兆端口接入，萬兆上行接口。支持 Jumbo Frame，支持 802.1X， MAC 認證，端口安全，支持 LACP 協議，支持 4K 個 VLAN，支持最大 16K MAC 地址及黑洞 MAC 等特性，支持基于端口的二三層優先級自動映射，支持基于端口的鏡像，支持重定向，支持端口隔離，支持訪問控制列表，支持端口限速，支持豐富以太網 IPv6 功能。

IRF2（第二代智能彈性架構）

H3C S5130S-SI 系列交換機支持 IRF2（第二代智能彈性架構）技術，將多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備，也就是說，用戶可以將這多臺設備看成一臺單一設備進行管理和使用。IRF 可以為用戶帶來以下好處：

簡化管理 IRF 架構形成之后，可以連接到任何一臺設備的任何一個端口就以登錄統一的邏輯設備，通過對單臺設備的配置達到管理整個智能彈性系統以及系統內所有成員設備的效果，而不用物理連接到每臺成員設備上分別對它們進行配置和管理。

簡化業務 IRF 形成的邏輯設備中運行的各種控制協議也是作為單一設備統一運行的，例如路由協議會作為單一設備統一計算， 而隨著跨設備鏈路聚合技術的應用，可以替代原有的生成樹協議，這樣就可以省去了設備間大量協議報文的交互，簡化了網絡運行，縮短了網絡動蕩時的收斂時間。

彈性擴展 可以按照用戶需求實現彈性擴展，保證用戶投資。并且新增的設備加入或離開 IRF 架構時可以實現“熱插拔”，不影響其他設備的正常運行。

高可靠 IRF 的高可靠性體現在鏈路，設備和協議三個方面。成員設備之間物理端口支持聚合功能，IRF 系統和上、下層設備之間的物理連接也支持聚合功能，這樣通過多鏈路備份提高了鏈路的可靠性；IRF 系統由多臺成員設備組成，一旦 Master 設備故障，系統會迅速自動選舉新的 Master，以保證通過系統的業務不中斷，從而實現了設備級的 1：N 備份；IRF 系統會有實時的協議熱備份功能負責將協議的配置信息備份到其他所有成員設備，從而實現 1：N 的協議可靠性。

高性能  對于高端交換機來說，性能和端口密度的提升會受到硬件結構的限制。而 IRF 系統的性能和端口密度是 IRF 內部所有設備性能和端口數量的總和。因此，IRF 技術能夠輕易的將設備的交換能力、用戶端口的密度擴大數倍，從而大幅度提高了設備的性能。

易管理性 整個彈性架構共用一個 IP 管理，簡化網絡設備管理，簡化網絡拓?fù)涔芾恚岣哌\(yùn)營效率，降低維護成本。

完備的安全控制策略

ARP 攻擊和ARP 病毒作為局域網安全的第一大威脅，H3C S5130S-SI 系列交換機支持豐富的ARP 防御功能，例如ARP Detection，實現用戶合法性檢查功能和 ARP 報文有效性檢查功能，ARP 限速，避免大量 ARP 報文對 CPU 進行沖擊等等。

H3C S5130S-SI 系列交換機支持 EAD（終端準入控制）功能，配合后臺系統可以將終端防病毒、補丁修復等終端安全措施與網絡接入控制、訪問權限控制等網絡安全措施整合為一個聯動的安全體系，通過對網絡接入終端的檢查、隔離、修復、管理和監控，使整個網絡變被動防御為主動防御、變單點防御為全面防御、變分散管理為集中策略管理，提升了網絡對病毒、蠕蟲等新興安全威脅的整體防御能力。

支持多種認證方式，802.1X 認證、集中 MAC 認證等等，靈活適應這種網絡環境的多認證需求。

豐富的 QoS 策略

H3C S5130S-SI 系列交換機支持支持 L2（Layer 2）~L4（Layer 4）包過濾功能，提供流分類技術。提供靈活的對列調度算法， 可以同時基于端口和隊列進行設置，支持 SP、WRR、SP+WRR 三種模式。同時還支持入/出方向雙向 ACL、支持流量監管功能、支持出/入方向的端口/流鏡像，用于對指定端口上的報文進行監控，以進行網絡檢測和故障排除。

出色的管理特性

H3C S5130S-SI 系列交換機支持 SNMPv1/v2/v3（Simple Network Management Protocol），可支持 iMC 智能管理中心。支持 CLI 命令行，Web 網管，TELNET，使設備管理更方便，并且支持 SSH2.0 等加密方式，使得管理更加安全。

H3C S5130S-SI 系列交換機支持基于 MAC 地址劃分 VLAN，很好的解決了移動辦公的智能靈活管理；結合特有的基于全局和VLAN 下發 ACL 策略，在簡化用戶配置的同時，也大幅節約了硬件資源。

三層路由特性

支持豐富的三層路由特性，支持靜態路由、RIP 、RIPng、OSPF V1/V2/V3 等路由特性。

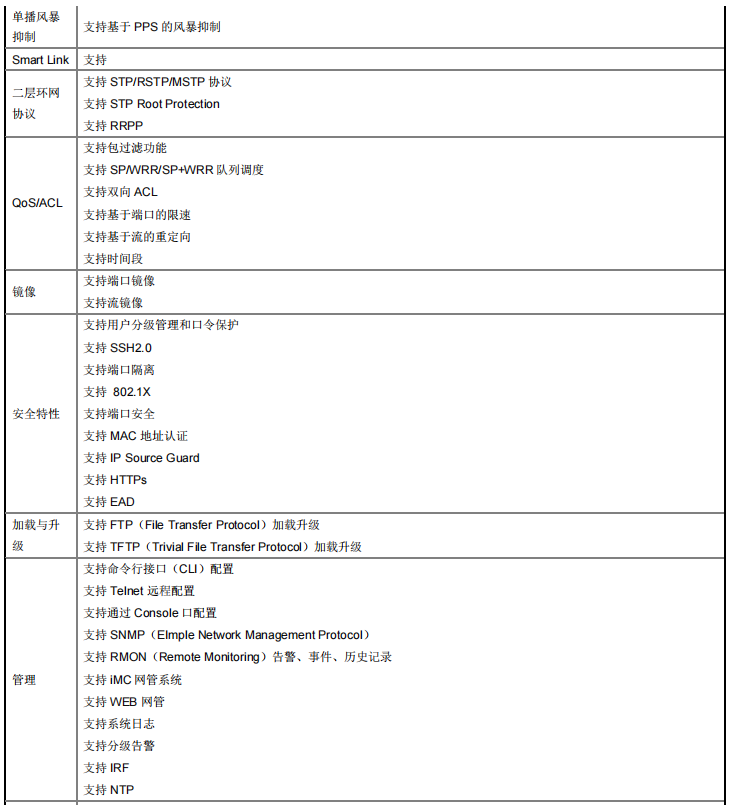

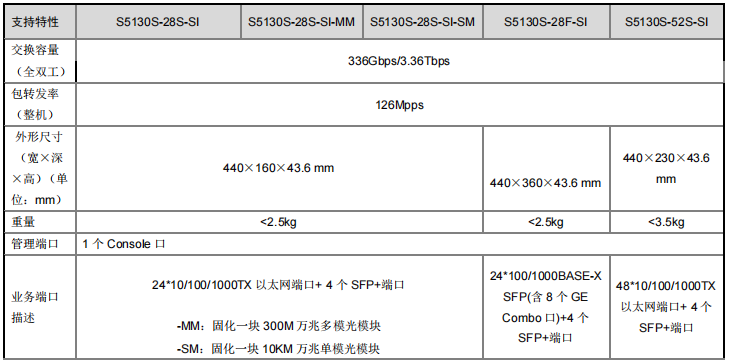

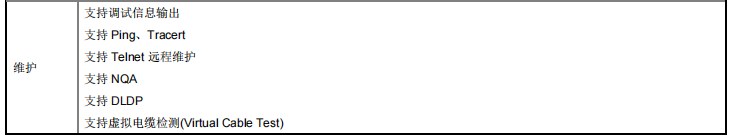

產品規格

典型組網

在中小型園區網中的典型應用

在中小型型企業園區網中，S5130S-SI 系列以太網交換機可作為接入交換機，提供了高性能、大容量的交換服務，并支持 GE 的上行接口，為接入設備提供了穩定的帶寬。此外整網核心層，匯聚層和高性能接入層均采用 H3C 創新的 IRF2（智能彈性架構）技術， 在原有網絡拓?fù)洳蛔兊那闆r下，通過將多臺設備虛擬為一臺統一的邏輯設備，實現網絡拓?fù)?、業務、管理的簡化，1：N 的可靠性成倍提升，網絡運行性能大幅提高等多重優點。

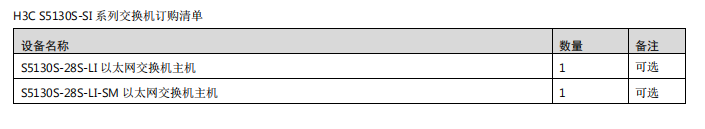

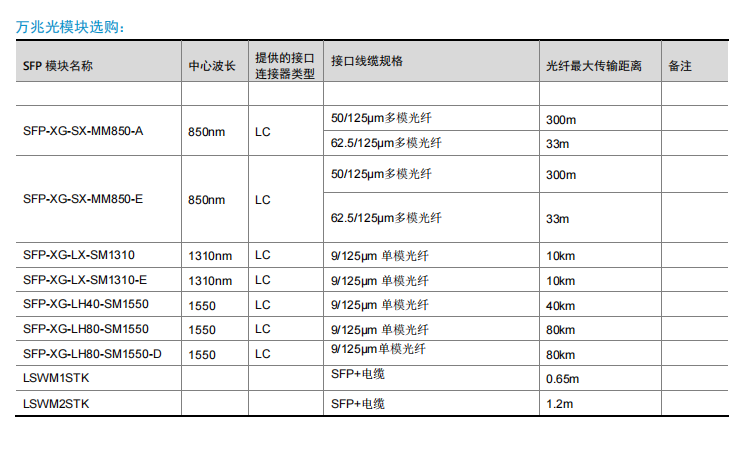

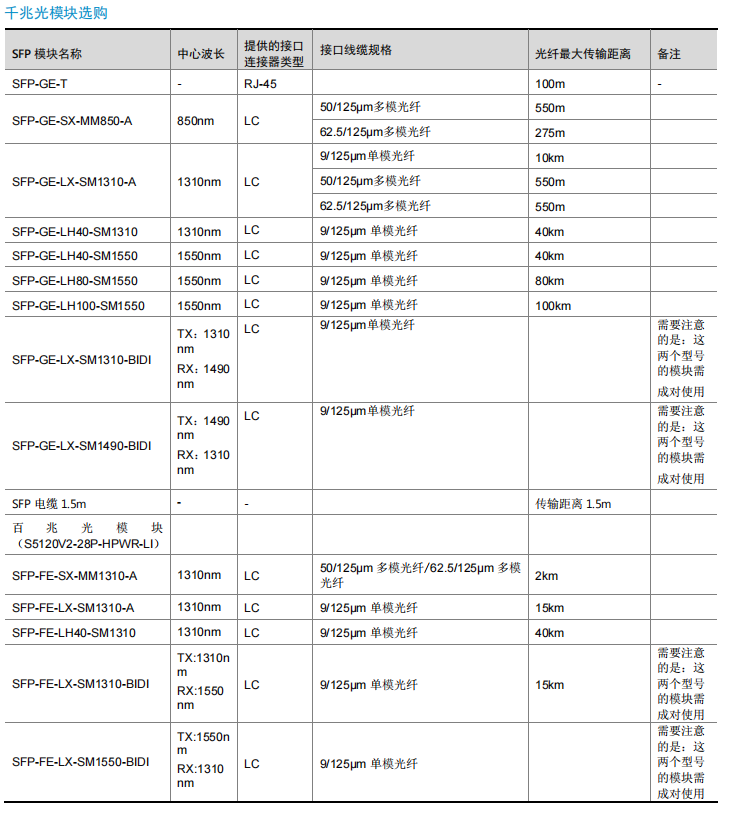

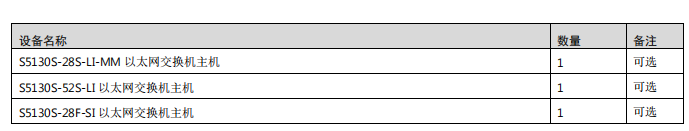

訂購信息
